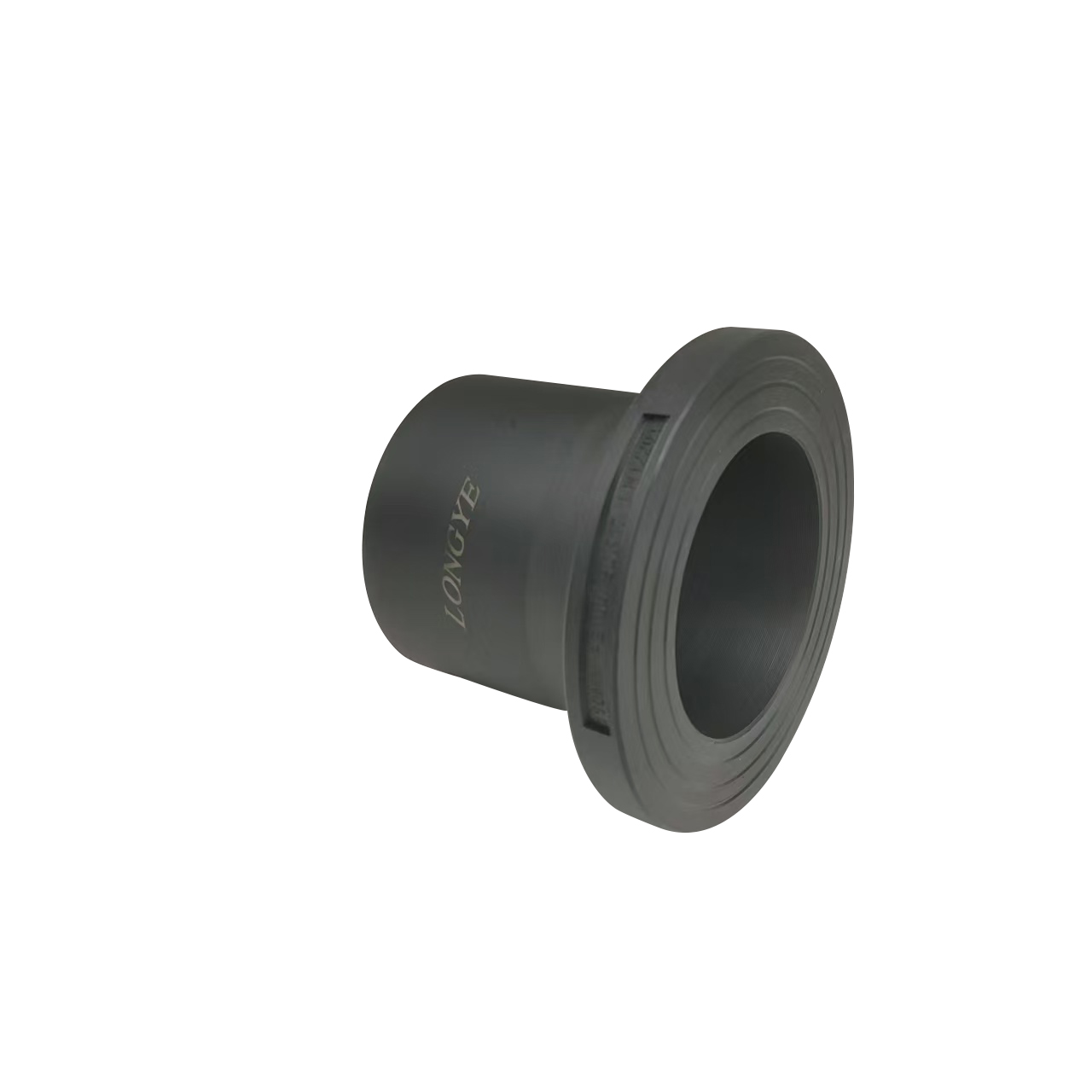

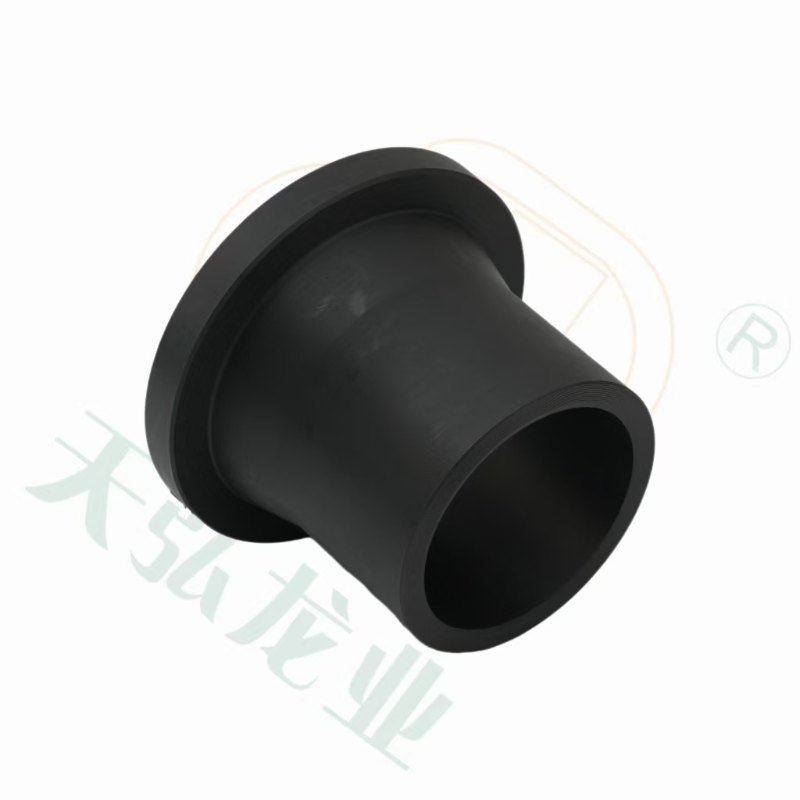

Adaptador de flange HDPE de pescoço curto para água fria

Visão geral do produto

O adaptador de flange HDPE de pescoço curto para água fria é um acessório de transição compacto projetado para conectar tubos HDPE a componentes com extremidade de flange em sistemas de distribuição de água fria. Fabricado em HDPE grau PE100 com flange de aço carbono moldado (galvanizado por imersão a quente para resistência à corrosão), este adaptador fornece uma interface segura entre tubulações de HDPE soldadas por fusão e válvulas flangeadas, bombas ou tanques de armazenamento. Em conformidade com a norma EN 12201-1:2024 para tubulações de pressão, ele mantém uma classificação de pressão PN16 (16 bar a 20°C) enquanto ocupa 30% menos espaço axial do que os adaptadores de flange de pescoço longo padrão – essenciais para instalação em espaços confinados. O design de pescoço curto minimiza a perda de pressão durante a transição, garantindo a eficiência hidráulica em redes de água municipais, linhas de processos industriais e sistemas comerciais de água fria. Sua vida útil ultrapassa 50 anos em instalações enterradas e acima do solo, superando os adaptadores metálicos propensos à corrosão.

Recursos do produto

Design com eficiência de espaço

A configuração de pescoço curto reduz o comprimento total em 40% em comparação com adaptadores de flange convencionais, tornando-o ideal para retrofits em valas de tubos existentes e salas mecânicas apertadas. O gargalo integrado apresenta uma transição gradual de diâmetro que minimiza a turbulência, com coeficientes de perda de pressão (valor K) inferiores a 0,2 – superior a conexões de flange abruptas. A usinagem de precisão garante o nivelamento da face do flange dentro de 0,1 mm/m, garantindo o assentamento adequado da junta.

Tecnologia de conexão segura

O adaptador possui um sistema de vedação tripla : uma ligação de fusão HDPE com flange, uma gaxeta de EPDM entre as faces do flange e um anel de vedação na base do pescoço. Este projeto de vedação redundante elimina caminhos de vazamento, mesmo sob flutuações de pressão e movimento do tubo. O flange de aço galvanizado inclui furos compatíveis com as normas ANSI B16.5 e DIN 2501, garantindo compatibilidade com as especificações globais do flange.

Desempenho de pressão e compatibilidade

Classificado para pressão de trabalho de 16 bar a 20°C (serviço de água fria), o adaptador mantém a integridade em faixas de temperatura de -20°C a 40°C. O pescoço PE100 HDPE é compatível com tubos PE80 e PE100 via fusão de topo ou eletrofusão , enquanto a face do flange aceita juntas padrão (EPDM, NBR ou PTFE) para compatibilidade com vários fluidos do sistema. O conjunto suporta forças de impulso axiais de até 25 kN, evitando a separação do flange sob condições de sobretensão.

Aplicativos

Este adaptador de flange compacto resolve desafios de transição em sistemas de água fria:

• Redes Municipais de Água : Conecta linhas de distribuição de PEAD a válvulas flangeadas, medidores e estações de bombeamento em redes de água urbanas.

• Instalações Industriais : Transições entre linhas de processo de HDPE e equipamentos flangeados em fábricas de processamento de alimentos, farmacêuticas e industriais.

• Edifícios Comerciais : Liga tubos ascendentes de HDPE a conexões flangeadas em sistemas de resfriamento, circuitos de resfriamento e tanques de armazenamento de água fria.

• Estações de Tratamento de Água : Adapta linhas de filtração por membranas de PEAD a válvulas de controle flangeadas e equipamentos de monitoramento.

Perguntas frequentes

Por que escolher um design de pescoço curto em vez de adaptadores de flange padrão?

A configuração de pescoço curto economiza espaço crítico em instalações confinadas, ao mesmo tempo que reduz a perda de pressão na transição, tornando-a ideal para retrofits e salas mecânicas apertadas.

Com quais padrões de flange ele é compatível?

O adaptador está disponível com flanges perfurados de acordo com os padrões ANSI B16.5 (Classe 150) e DIN 2501 (PN16), garantindo compatibilidade com sistemas de tubulação globais. Padrões de perfuração personalizados estão disponíveis mediante solicitação.

Como ele é instalado para garantir um desempenho livre de vazamentos?

O pescoço de HDPE é fundido ao tubo usando fusão de topo (tamanhos ≥63mm) ou eletrofusão (tamanhos ≤63mm), então o flange é aparafusado ao flange correspondente com aplicação de torque uniforme (35-40 Nm para parafusos M16).

É adequado para sistemas de água potável?

Sim. O PE100 HDPE atende aos requisitos da norma EN 12201-1 para contato com água potável, enquanto o flange galvanizado é revestido com epóxi de qualidade alimentar para evitar contaminação.
